Dokumentengenerierung.

Im Artikel stelle ich die IBM Engineering Lifecycle Optimization – Publishing (Rational Publishing Engine) Lösung vor. Sie erfahren welche Dokumentationen aus welchen Datenquellen erzeugt werden können.

Begriff Reporting

Der Begriff Reporting hat mehrere Bedeutungen. Im Artikel werde ich nur auf die Dokumentengenerierung von einer Spezifikation zu Ausgabeformate, wie Word oder PDF, eingehen.

Reporting im Sinne von Dokumentengenerierung

Dokumentengenerierung
  • Automatische Erzeugung von Dokumentation
  • aus verschiedenen Datenquellen
  • in verschiedenen Formaten (Word, PDF, CSV, HTML, XML-FO)
  • mit flexibler Formatierung

Reporting für Document Generation (RDG)

Dies ist die wiederverwendbare Berichtskomponente für die einzelnen Jazz-Produkte, um ein dokumentartiges Reporting zu ermöglichen. RDG ist in verschiedenen IBM ELM-Produkten enthalten und bietet eine Teilmenge der Funktionalitäten von IBM Engineering Lifecycle Optimization – Publishing (PUB). Für die kundenspezifische Anpassung von Vorlagen ist IBM Engineering Lifecycle Optimization – Publishing (PUB) erforderlich. Damit können eigene Variablen, eine spezielle Dokumentenstruktur und die Einbindung von diversen Datenquellen abgedeckt werden.

Reporting im Sinne von Dashboarding

Dashboard

Einen anderen Anwendungsfall gibt es ebenfalls im Thema Reporting. Durch Jazz Reporting Service (integriert in die IBM Engineering Management Lösung wird folgendes abgedeckt:

  • Visualisierung von Kennzahlen
  • Online-Statusberichte
  • Trendanalysen / Trendcharts

Datenquellen

Verschiedene Datenquellen können durch die Reporting-Lösungen angebunden werden. Aus folgenden Bereichen können die Daten stammen:

  • Requirements Management
  • Portfolio Management
  • Architecture Management
  • Change Management
  • Configuration Management
  • Quality Management
  • etc.
weiter

IBM Engineering Lifecycle Optimization – Publishing (Rational Publishing Engine)

Die Dokumentengenerierung-Lösung (abgekürzt als PUB), besteht aus folgenden Komponenten:

Launcher

Eclipse-basierte Clientanwendung zum Erstellen von Dokumentspezifikationen und Generieren von Ausgabedokumenten aus diesen Spezifikationen. Der Launcher ist verfügbar als Assistent. Es können Ausgabeformate, Datenquellen, Vorlagen und Variablen definiert werden.

Document Studio

Eclipse-basierte Clientanwendung zum Entwerfen von Dokumentvorlagen über verschiedene Ansichten und Assistenten. Das Document Studio bietet eine leistungsstarke Unterstützung für Skriptsprachen (JavaScript) mit Editor.

Document Builder

Bietet eine Weboberfläche zum Erstellen von Berichten aus Vorlagen und für das Generieren, Planen und Anzeigen von Dokumenten. Im Document Builder wird die Komplexität der Vorlagenerstellung für die regelmäßigen Benutzer ausgeblendet. Es ist eine zentralisierte Weboberfläche für ein Team und / oder das gesamte Unternehmen. Arbeitsaufträge zur Dokumentenerstellung können zeitlich geplant werden (täglich, wöchentlich).

Werkzeugintegrationen

Die Dokumentgenerierung kann durch die Integration innerhalb von Werkzeugen (z. B. DOORS) direkt im Menü gestartet werden. Verfügbar sind native API-Erweiterungen und ein Eclipse-Plug-In.

Verfügbare Ausgabeformate

Architektur Desktop

Die Architektur beim Desktop liegt neben der Dokumentengenerierung über den Launcher und den Werkzeugintegrationen in der Erstellung einer Dokumentenvorlage. Dokumentvorlagen können über Document Studio entworfen und bearbeitet werden.

Architektur Desktop

Architektur Web

Bei der Web Architektur über den Document Builder liegt der Fokus in der einfachen Bedienung für das Generieren, Planen und Anzeigen von Dokumenten.

Architektur Web
weiter

Demo der Dokumentengenerierung mit DOORS Next

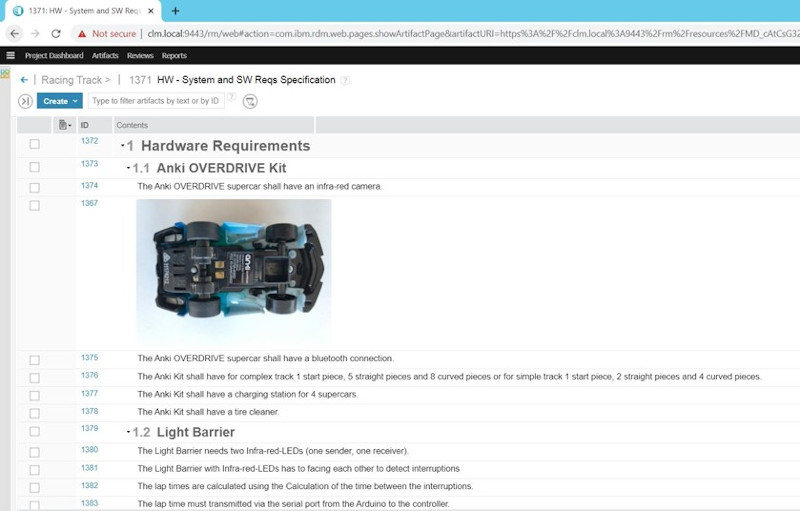

In den nachfolgenden Bildern zeige ich eine Dokumentengenerierung einer Spezifikation, die sich in IBM DOORS Next befindet.

Spezifikationsmodul in einem DOORS Next Projekt

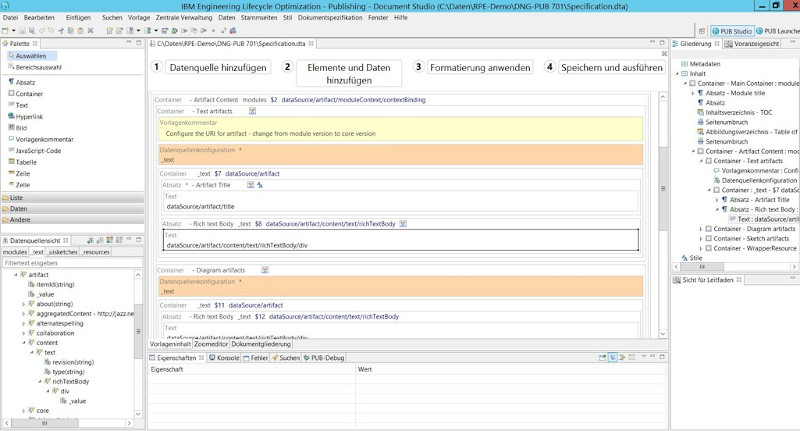

Document Studio: Hier wird die Vorlage entsprechend angefertigt. Es können Stammseiten erstellen werden, um eine Kopfzeile, eine Fußzeile und Eigenschaften, wie z. B. die Seitenausrichtung und die Rahmenart, zu definieren. Durch Datenquellenschemas werden Abfragen und Attribute zur Definition der Datenstruktur definiert. Besonders hilfreich für die spezifische Konfiguration ist der Einsatz von Variablen und JavaScript. Dadurch können dynamische Werte zur Laufzeit konfiguriert werden.

Document Studio: Anfertigen der Vorlage

Im Launcher werden die Parameter der Ausgabe festgelegt. Es werden die gewünschten Ausgabeformate, der Ausgabepfad und entsprechende Makros oder Stylesheets definiert.

Launcher: Definieren der Ausgabe

OSLC-Konfigurationsauswahl im Launcher: Im Auswahlmenü der Datenquelle kann die Spezifikation im DOORS Next Projekt bzw. im gewünschten Datenstrom ausgewählt werden.

Launcher: OSLC-Konfigurationsauswahl

Die OSLC-Ressourcenerkennung hilft beim Bestimmen des gewünschten Datenstroms.

Auswahl des Basis-Datenstroms

Die URI zur Datenquelle in DOORS Next Generation wird durch die Dialogauswahl bestimmt und im Feld URI hinzugefügt. Keine manuelle Bestimmung der Datenquelle ist mit der PUB 7.0 Version mehr nötig.

Auswahl der Datenquellen-URI

Nach dem Klick auf die Generierung ist nach kurzer Zeit der Prozess abgeschlossen. Im Dialogfenster sind die gewünschten Ausgabeformate mit Links abrufbar.

Abschluss der Dokumentengenerierung

Das nachfolgende Bild zeigt die Ausgabe der Spezifikation als Worddokument, als PDF und als Excel-Format.

Ausgabe als Worddokument, PDF und Excel

Falls benötigt, kann die IBM Engineering Lifecycle Optimization – Publishing auch die Spezifikation als HTML oder XSL-FO ausgeben.

Ausgabe als HTML und XSL-FO
weiter

Demonstration – Dokumentvergleich im Desktop-Client

Mit der 7.0 Version von IBM Engineering Lifecycle Optimization – Publishing können Sie jetzt eine andere Konfiguration als Basisdokument unter derselben Datenquelle angeben. Die Anwendung PUB generiert das Zieldokument sowie das Basisdokument und vergleicht sie dann, um ein Vergleichsdokument zu generieren.

Über das Kontextmenü der Datenquelle können die entsprechenden Spezifikationen ausgewählt werden.

Konfiguration der OSLC-Basiskonfigurationsauswahl

Nach der Eingabe des OSLC-Ressourcenerkennung kann über die OSLC Delegated UI der entsprechende Datenstrom ausgewählt werden.

Auswahl des Ziel-Datenstroms

Der OSLC-Konfigurationskontext wird über den Dialog kopiert und in das entsprechende Feld im Launcher eingefügt.

Kopieren des Links

Im Launcher kann die Dokumentengenerierung gestartet werden. Nach dem erfolgreichen Beenden werden im Dialogfenster die Links zu dem Basis-, Ziel- und Vergleichsdokument angezeigt.

Generierung und Ausgabe von drei Dokumenten

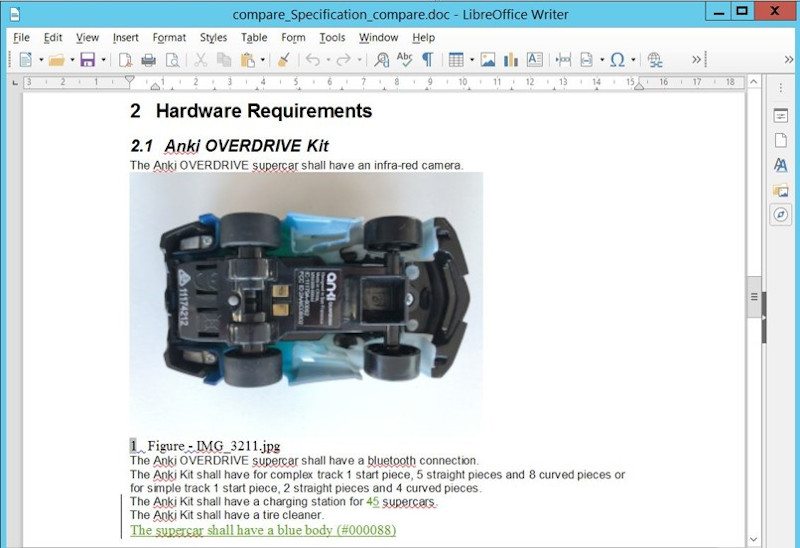

Im Vergleichsdokument sind die Unterschiede zwischen bei beiden Spezifikationsversionen farbig dargestellt.

Ausgabe des Vergleichsdokuments
